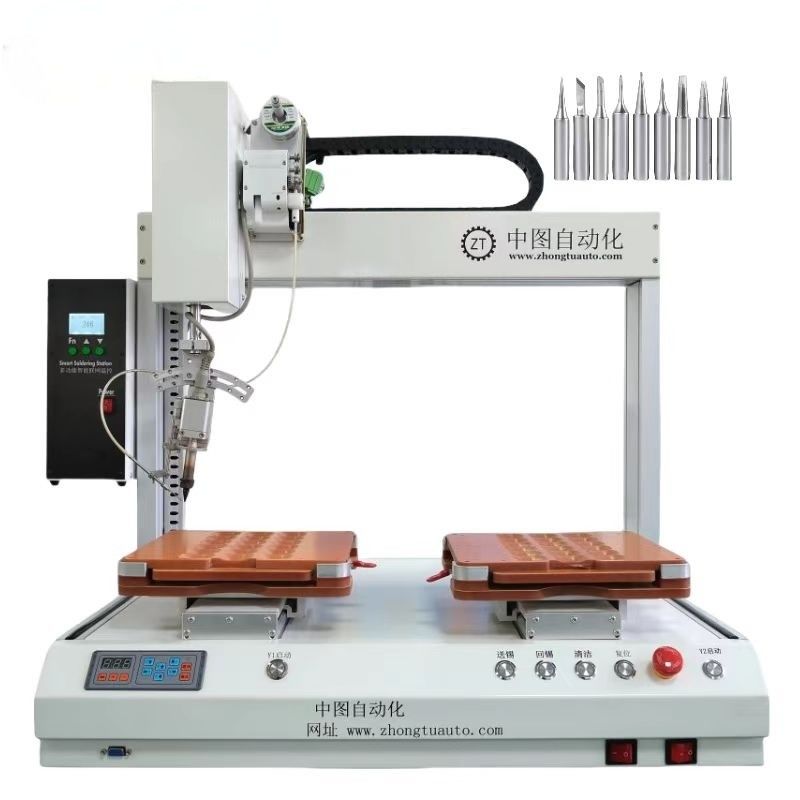

ZT automatyczna maszyna lutownicza, Automatyczna maszyna lutownicza klasy motoryzacyjnej Precyzja 5A

Automatyczna maszyna do lutowania klasy ZT Automotive - Precyzja spotyka się z trwałością

Zasada działania automatycznej maszyny do lutowania obejmuje głównie następujące kluczowe części:

1. System podawania cyny:

• Mechanizm podawania cyny: zazwyczaj składa się z silnika podawania cyny, rolki podającej cynę i prowadnicy drutu cynowego. Silnik podawania cyny dostarcza moc do napędzania obrotu rolki podającej cynę. Gdy rolka się obraca, drut cynowy jest wyciągany z rolki drutu cynowego i precyzyjnie dostarczany do pozycji głowicy lutowniczej przez prowadnicę drutu cynowego.

• Sterowanie podawaniem cyny: System sterowania automatyczną maszyną do lutowania precyzyjnie kontroluje prędkość, długość i czas podawania cyny zgodnie z zaprogramowanymi procedurami i parametrami. Na przykład, w przypadku spawania punktowego, może być konieczne tylko dostarczenie niewielkiej ilości drutu cynowego; W przypadku spawania przeciąganego wymagane jest ciągłe i stabilne podawanie cyny.

2. System grzewczy:

• Element grzewczy: jest to kluczowy element generujący ciepło, powszechnie stosowane elementy grzewcze to ceramiczne rdzenie grzewcze, wysokoczęstotliwościowe rdzenie grzewcze itp. Gdy prąd przepływa przez element grzewczy, element grzewczy przekształca energię elektryczną w energię cieplną, co powoduje szybkie nagrzewanie się głowicy lutowniczej.

• Kontrola temperatury: Aby zapewnić jakość i stabilność spawania, w pełni automatyczna maszyna do lutowania jest wyposażona w precyzyjny system kontroli temperatury. System zazwyczaj składa się z czujnika temperatury, obwodu kontroli temperatury i sterownika. Czujnik temperatury monitoruje temperaturę głowicy lutowniczej w czasie rzeczywistym i przesyła sygnał temperatury do sterownika. Na podstawie ustawionej wartości temperatury i sygnału temperatury zwrotnej, sterownik reguluje moc elementu grzewczego za pomocą obwodu kontroli temperatury, tak aby temperatura głowicy lutowniczej była utrzymywana w ustawionym zakresie.

3. System silnikowy:

• Ramię robota lub platforma: System ruchu w pełni automatycznej maszyny do lutowania jest odpowiedzialny za napędzanie głowicy lutowniczej i mechanizmu podawania cyny do poruszania się zgodnie z zaprogramowaną trajektorią i pozycją. Istnieją dwa powszechne systemy ruchu: ramię robota i stół. Ramię robota może realizować swobodny ruch w przestrzeni trójwymiarowej i ma wysoką elastyczność, co nadaje się do złożonych zadań spawania. Platforma zazwyczaj porusza się w płaszczyźnie i nadaje się do prostego spawania prostoliniowego lub krzywoliniowego.

• Sterowanie ruchem: Sterowanie systemem ruchu jest realizowane przez specjalny sterownik ruchu lub system sterowania. Operator może określić trajektorię spawania, prędkość, czas zatrzymania i inne parametry ruchu poprzez programowanie lub ustawianie parametrów. Na podstawie tych parametrów sterownik ruchu precyzyjnie steruje ruchem ramienia robota lub platformy, aby zapewnić dokładność i spójność spawania.

4. Proces spawania:

• Zwilżanie i dyfuzja: Gdy temperatura głowicy lutowniczej osiągnie odpowiednią temperaturę spawania, system podawania cyny dostarcza drut cynowy do końcówki głowicy lutowniczej, a drut cynowy szybko topi się pod wpływem ciepła głowicy lutowniczej, stając się ciekłą cyną lutowniczą. Cyna lutownicza w stanie ciekłym, pod działaniem topnika, zwilży spawana powierzchnię metalową i rozpłynie się na powierzchni metalowej. Funkcją topnika jest głównie usuwanie tlenków z powierzchni metalu, zmniejszanie napięcia powierzchniowego cyny lutowniczej oraz poprawa zwilżalności i płynności cyny lutowniczej.

• Spajanie metalurgiczne: Wraz z dyfuzją cyny lutowniczej dochodzi do reakcji metalurgicznych między cyną lutowniczą a spawanym metalem, tworząc związki międzymetaliczne, co pozwala na uzyskanie stałego połączenia między cyną lutowniczą a metalem. Po ostygnięciu i zestaleniu cyny lutowniczej powstaje niezawodny punkt lutowniczy.

5. System sterowania:

• Główna jednostka sterująca: Mózg automatycznej maszyny do lutowania, odpowiedzialny za koordynację i sterowanie pracą różnych systemów. Główna jednostka sterująca odbiera sygnały zwrotne z czujników temperatury, czujników ruchu itp. i wydaje polecenia sterujące zgodnie z zaprogramowanymi programami i parametrami, aby kontrolować pracę systemu podawania cyny, systemu grzewczego i systemu ruchu.

• Interfejs człowiek-maszyna: zapewnia wygodny interfejs operacyjny dla operatora. Operator może ustawiać parametry spawania, rozpoczynać lub zatrzymywać proces spawania oraz monitorować stan spawania za pomocą interfejsu człowiek-maszyna. Interfejs człowiek-maszyna zazwyczaj wykorzystuje ekran dotykowy, przyciski i inne sposoby, łatwe w obsłudze.

 Parametry produktu:

Specyfikacja:

Szczegółowe zdjęcia:

Nasza przewaga:

1. Jesteśmy producentami fabrycznymi.

2. Zmniejszenie całkowitego kosztu.

3. Poprawa poziomu automatyzacji.

4. Poprawa poziomu informatyzacji.

5. Zwiększenie wydajności produktu.


6. Dostarczanie klientom najbardziej zaawansowanych

Rozwiązania systemowe dla urządzeń automatyki.

1.  kim jesteśmy?
Mamy siedzibę w Guangdong w Chinach, zaczęliśmy w 2015 roku, w naszym biurze pracuje łącznie około 50-200 osób.
2.  jak możemy zagwarantować jakość?
Zawsze próbka przedprodukcyjna przed masową produkcją; Zawsze kontrola końcowa przed wysyłką;
3. co można u nas kupić?
Maszyna do lutowania, precyzyjna maszyna do spawania punktowego, dozownik kleju, maszyna do skręcania
4.  dlaczego warto kupować u nas, a nie u innych dostawców?
Dzięki ultra profesjonalnej obsłudze i umiejętnościom w dostarczaniu produktów o wysokiej wydajności, ale konkurencyjnej cenie, sukces klienta jest naszym własnym sukcesem.
5.  jakie usługi możemy świadczyć?
Akceptowane warunki dostawy: FOB, CIF, EXW, FCA, CPT; Akceptowana waluta płatności: USD, EUR, HKD, CNY; Akceptowany typ płatności: T/T, PayPal, gotówka;
6. Jaka jest gwarancja na produkt? Jak ją realizujecie?
Udzielamy 1 roku gwarancji na maszynę i 3 lat gwarancji na płytę główną. Więcej szczegółów proszę o kontakt.
7.  Czy mogę kupić u Państwa próbki?
Tak! Zapraszamy do złożenia zamówienia próbnego, aby przetestować naszą doskonałą jakość i obsługę.
8. Czy jesteście tylko firmą handlową czy fabryką?
Jesteśmy profesjonalnym producentem maszyn automatyki od 2015 roku.
